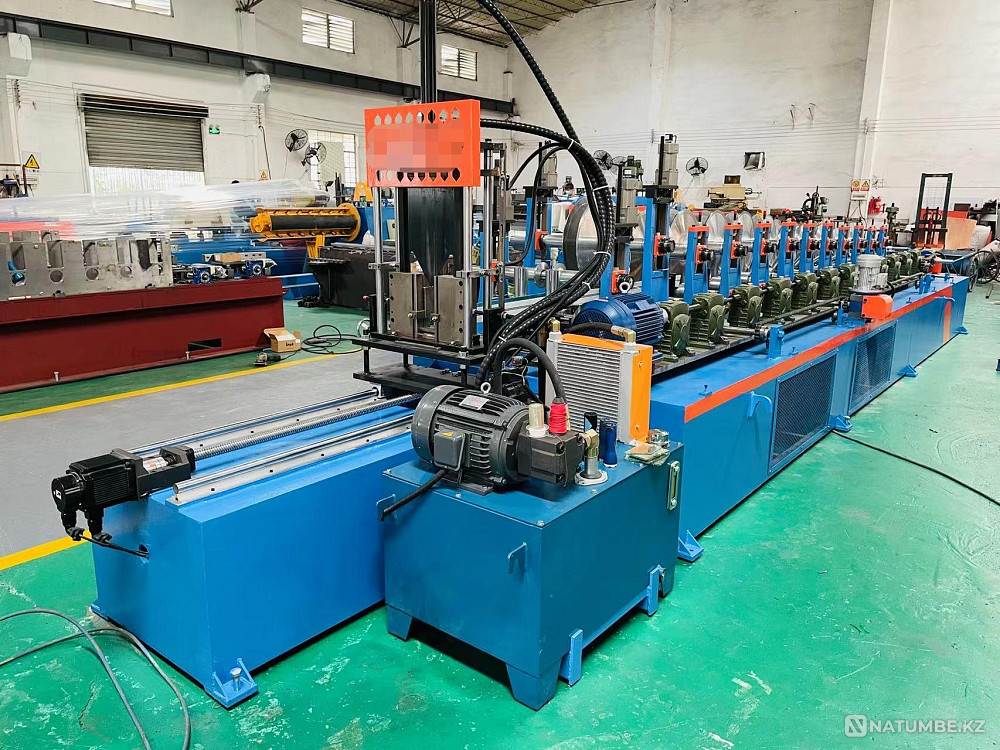

Төбені өндіруге арналған жабдық

Негізгі техникалық стандарттар:
1. Қуат көзі: кернеу 380V±5%/үш фазалы, жиілігі 50Гц
2. Бір машинаның жалпы қуаты: 15кВт.
3. Хост: 5,5 кВт,
4. Айнымалы ені: 0,75КВт,
5. Айнымалы биіктік: 0,08КВт*4=0,32КВт
6. Гидравликалық функция: өшіру 7,5 кВт (ауамен салқындатылған).
7. Қалыптаудың максималды жылдамдығы: 0-50 м/мин (қиюдан кейін).
8. Өнім: 200мм "U" типті шаршы арна:
Өндірістік материалдар Гальванизацияланған болат таспа: 0,35-0,6 мм, ені 350 мм дейін,
Алюминий орамы ені 0,4-1,2 мм 530 мм шегінде.
A. Қалыптау орамдары: мойынтірек болат, стандартты жетек орамының диаметрі Φ98мм, HRC53 термиялық өңдеу және өңдеу, беті қатты хромдалған және жылтыратылған, қалыптау орамдарының 16 жиынтығы.
B. Беріліс механизмі: негізгі білік материалы 40Cr, біліктің диаметрі Φ50мм, ол өңдеуден, термиялық өңдеуден, сөндіруден және шынықтырудан кейін жақсы ұнтақталған, ал негізгі білік мойынтірегі Харбин G8 подшипниктері;
C. Кесу құрылғысы: Гидравликалық кесу жақтауы пайдаланылады, ал төменгі рельс SBR дәлдіктегі сызықты сырғымалы блокпен және тірек рельсімен жабдықталған.
D. Электр басқару жүйесі: Өндірістік желі жылжыту және кесу үшін бірнеше сервомоторлармен жабдықталған, ал ені мен биіктігі сандық түрде басқарылады. Қытай, ағылшын және орыс мәзірі.
