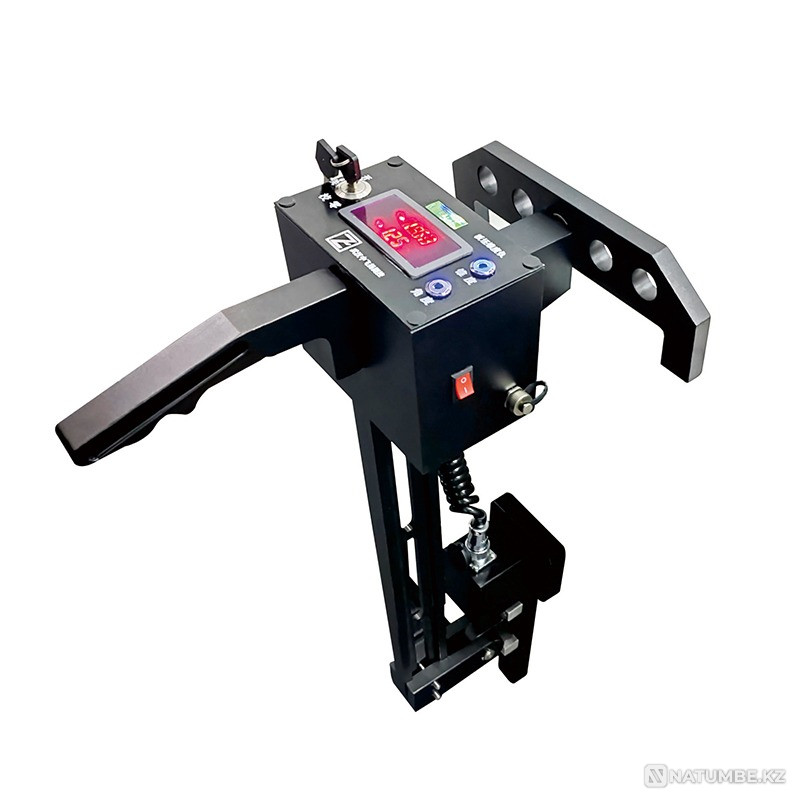

Прибор для измерения конусности пресс-формы

Обзор

Конусность узкой грани формы оказывает важное влияние на качество отливочной заготовки. Чрезмерный конус приведет к сдавливанию оболочки заготовки, а небольшой конус приведет к увеличению воздушного зазора. В связи с постоянным повышением требований к качеству литейных заготовок и постоянным внедрением высокоточных форм современные средства измерения конусности на внутреннем рынке, как правило, имеют низкую точность измерения и сложные методы измерения, что ограничивает развитие производства.

Прибор для измерения конусности нового поколения, разработанный Wuhan CenterRise M&C Engineering Co., Ltd., использует импортный высокоточный датчик наклона в сочетании с процессором со сверхнизким энергопотреблением, который может быстро и точно измерять фактическое значение конусности узкой медной пластины. плесени. Инструмент полностью функционален, прост в использовании и подходит для форм для слябов различной длины.

Большинство современных форм для слябов представляют собой одноконусные узкие плоские медные пластины. Величина конусности, необходимая для производства, может быть достигнута путем регулирования угла между узкой медной пластиной и направлением силы тяжести. Прибор для измерения конусности напрямую измеряет угол между узкой медной пластиной и направлением силы тяжести. В соответствии с привычками и производственными потребностями угол преобразуется в величину односторонней усадки верхнего и нижнего портов.

Основные особенности

1. Простота калибровки, стабильная производительность, простота в эксплуатации.

2. Самонесущий, самовыравнивающийся, самобалансирующийся.

3. Высокая точность измерения.

4. Чтение данных ЖК-дисплея

5. Быстрый отклик, считывание данных на дисплее в реальном времени.

6. Настройка динамической интеллектуальной системы.

7. Источник питания с литиевой батареей, подходящий для мобильного использования на месте.

8. Время непрерывного измерения составляет более 36 часов.

9. Датчик оснащен несколькими средствами защиты для удовлетворения потребностей измерения в суровых условиях на месте.

10. Вес всей системы составляет менее 3,8 кг, и она оснащена набором калибровочного стола нулевой точки, который удобен для установки и измерения на месте.

11. Применимо к различным дуговым, параболическим и прямым формам.

Производительность и индекс

1. Диапазон измерения: -3°~ +3° (длина измерения может быть настроена в соответствии с потребностями пользователя)

2. Точность измерения: 0,01 мм.

3. Диапазон температур: -25℃~+85℃.

4. Отклонение линейности: -0,03 мм ~ + 0,03 мм.

5. Максимальное время использования после полной зарядки:> 36 часов.

6. Максимальное время хранения после полной зарядки: 2 месяца.

Основные компоненты

1. Измерительный прибор: центральный блок измерения и управления, измерительный датчик.

2. Измерительный стенд

3. Стандартный стол: стандартная поверхность, опорная рама, уровень.
